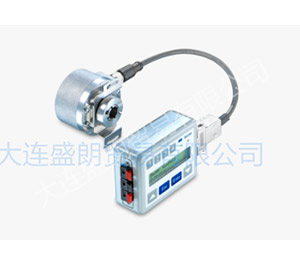

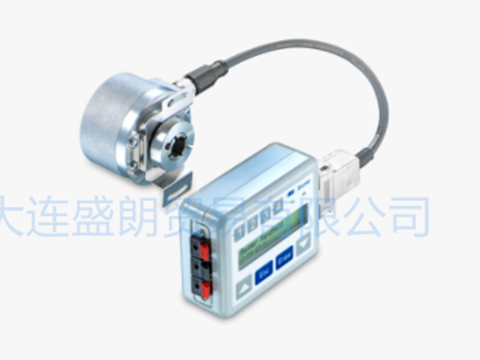

堡盟Baumer參數可設置的編碼器

產品詳情

品牌 Baumer
名稱參數可設置的編碼器
型號 optoPulse EIL580P-B

.脈沖數、HTL / TTL輸出電平、脈沖序列和零脈沖均可設置
• 適用于終端用戶、批發商和系統集成商
• 廣泛的應用潛力
• 減少產品種類，縮短停機時間，降低維護和庫存成本

optoPulse EIL580P-B
盲孔型
尺寸：ø58 mm
精確的光感應（插值）
輸出信號電平 (TTL或HTL)，可設置
盲孔型，孔徑ø8…15 mm
軸向、徑向或切向連接
每圈1...65536個脈沖，可設置
高防護等級：最高IP67
超強的抗沖擊和抗振動能力

技術數據-電氣參數
電源電壓　　　　　　　　　　 4.75...30 VDc
反極性保護　　　　　　　　　　是
短路保護　　　　　　　　　　　是
電流消耗（無負載)　　　　　　 ≤70 mA
初始化時間　　　　　　　　　 ≤30 ms (上電.后)
每圈脈沖數　　　　　　　　 1 ...65536
占空比　　　　　45...55 %(分辨率為1024和2048ppr時的典型值，詳情參見占空比表格)
參考信號　　　　零脈沖，90°或180°
感應原理　　　　光電
輸出頻率　　　　≤300 kHz (TTL)≤160 KHz(HTL)
輸出信號　　　　A+，B+，R+，A-，B-，R-
輸出方式　　　　TTL/RS422HTL推挽式
可設置參數
輸出電平TTLHTL脈?中數:1 ...65536零脈沖寬度:90°/180°零脈沖位詈
信號序列
抗干擾性　　　　EN 61000-6-2
輻射干擾　　　　EN61000-6-3
認證　　　　　　UL508/CSA22.2
技術數據–機械參數
尺寸（法蘭)　　　658 mm
軸類型　　　　8...15 mm (盲孔型)69.52 mm(盲孔型)012.7 mrn (盲孔型)
防護等級(EN 60529)　　　lP 65(無軸封)IP67〔帶軸封)
運行速度　　　60o0 rpm (+20°C, IP 67)≤80o0 rpm (+20°C,IP 65)
啟動轉矩　　　≤0,02 Nmn (+20°C，IP 65)≤0,025 Nrm (+20°C，IP 67)
材質　　　　　外殼:壓鑄鋁法蘭:鋁
工作溫度　　　　-40...+100°c
相對濕度　　　　90%(不結露)
而耐抗性　　　　EN 6O068-2-6
抗振動30 g,10-2000 HzEN 60068-2-27
抗沖擊250 g, 6 ms
連接　　　　　 M12法蘭接頭,8針M23法蘭接頭，12針電纜
近似重量　　　 300 g
