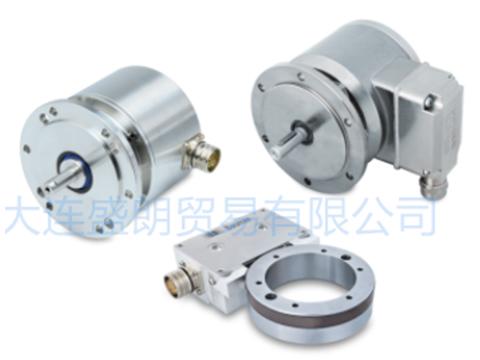

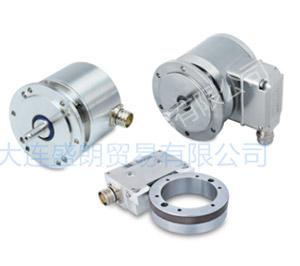

堡盟Baumer船舶與海洋工程用旋轉編碼器

產品詳情

品牌堡盟/Baumer
名稱船舶與海洋工程用旋轉編碼器
型號HMG10-B - CANopen®
· 在惡劣的甲板環境下表現出優異的密封性和耐腐蝕性
· 延長使用壽命和維保周期
· 通過DNV-GL認證，適合船舶和海洋工程應用
· 提供適合各種安裝方式的旋轉編碼器解決方案
盲孔型或錐孔型 (1:10)
CANopen®接口
磁感應原理
分辨率：?jiǎn)稳?3位，多圈16位
LED狀態顯示功能
采用"MicroGen"自發電技術的多圈感應原理，無需齒輪或電池
采用混合軸承的兩端式軸承系統
特殊防腐蝕保護，防腐等級達CX (C5-M)
技術數據–電氣參數
電源電壓　　　　　　 10...30 VDC
短路保護　　　　　　　是
電流消耗（無負載)　　 ≤200 mA
初始化時間　　　　　 ≤500 ms (上電后)
接口　　　　　　　　CANopenR
功能　　　　　　　多圈
傳輸速率　　　　　10 ... 1000 kBaud
設備地址　　　　旋轉開關在總線分線盒內
每圈步數　　　　 8192/13位
圈數　　　　　　　65536/16位
額外的輸出信號　　　方波TTL/HTL，TTL/RS422
感應原理　　　　　　磁式
抗干擾性　　　　　 EN 61000-6-2
輻射干擾　　　　　EN 61000-6-3
可設置參數　　　每圈步數圈數　預設值，比例，旋轉方向
診斷功能　　　　位置或參數錯誤
狀志指示燈　　　DUuO-LED(集成在總線分線盒中)，設備背部有4個LED
認證　　　　　　CE/UL認證/E217823EAC
技術數據-電氣參數（超速開關)
開關精度　　　　　士2 %(或1數字位)
開關量輸出　　　1路輸出(集電極開路，可選配固態送電器)
輸出開關容量　　　30 vDC; ≤100 mA
開關時延　　　　　20 ms
技術數據一機械參數
尺寸（法蘭)　　　　　　　6105 mm
軸類型　　　　　　　　16...20 mm (盲孔型)617 mn(維孔型1:10)
法蘭　　　　　　　　力矩臂支架，可360°任意定位
防護等級(EN 60529)　　　　　　 lP66/IP67
運行速度　　　　　　　 ≤6000 rprm
超速值范圍　　　　　　　ns(關閉)= 士2...6000 rprn
典型運行轉矩　　　　　　10 Ncm
轉子慣量　　　　　　　　950 gcn2
允許軸負載　　　　　　　≤450N軸向≤650N徑向
材質　　　　　　　　外殼:鋁合金軸:不銹鋼
防腐蝕保護　　　　　lEC 60068-2-52鹽霧試驗
室溫條件下防腐等級達到ISO 12944-2 CX(c
工作溫度　　　　　-40...+85°c
相對濕度　　　　　　95%(不結露)
耐抗性　　　　　IEC 60068-2-6/抗振動30g,10-2000 HzIEC 60068-2-27
抗沖擊400 g, 1 ms
近似重量　　　　　2,2 kg(視版本而定)
連接　　　　　總線分線盒　端子盒，帶增星輸出
