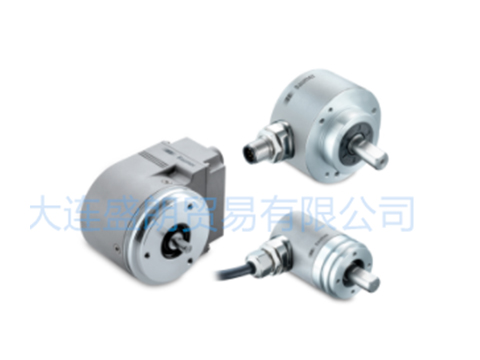

堡盟Baumer絕對值工業編碼器

產品詳情

品牌堡盟/Baumer
名稱絕對值工業編碼器
型號 MAGRES EAM360-B - CANopen®

· 磁感應或光感應------根據應用要求提供合適的技術
· 提供多種信號接口和軸類型
· 產品豐富，選型方便
· 緊湊型設計：28 ... 58 mm
· 節省安裝空間和安裝時間
盲孔型
單圈或多圈編碼器 / CANopen®
精確的磁感應技術
測量精度高達±0.15°
額外的增量信號
高防護等級：最高IP67
超強的抗沖擊和抗振動能力
電子齒輪功能
技術數據-電氣參數
電源電壓　　　　 10...30 vDc
典型電流消耗　　 20 mA( 24 VDC，無負載)
初始化時間　　　　170 ms (上電后)
數據時效性　　　　 <1 ms
接口　　　　　　 CANopenR　CANopenR-Lift　 CANopenR＋增量信號
功能　　　　　　多圈單圈
符合的協議　　CANopenR CiADs 301(通訊協議)
DSP 305(LSS協·議)
Ds 406/ DS417(設備協·議)
每圈步數　　 ≤16384/ 14位
圈數　　　　s262144/18位
絕對精度　　 +0,15°(+20土15°C)士0,25°(-40...+85 °C)
感應泉埋　　磁式
編碼順序　　順時針:正對法蘭順時針旋轉時輸出值上升
輸出方式　　 CAN總線，低電壓(3.3 v)，符合標準lSO 11898增量信號:線驅動RS422或推挽式(可選)
增量輸出　　1024、2048口4096 ppr(其他值可定制)
輸出信號　　 A+，A-，B+。B-
輸出頻率　　350 KHz
抗干擾性　　EN 61000-6-2
輻射干擾　　EN 61000-6-4
認證　　　　 UL認證/E217823

技術數據–機械參數
尺寸（法蘭)　　　　　　　　φ36 mm
軸類型　　　　　　　　　　 φ 10...15 mn (盲孔型)
防護等級(EN 60529)　　　　　IP 65(無軸封)lP67（帶軸封)
運行速度　　　　　　　　　 ≤6000 rpm
啟動轉矩　　　　　　　　　 ≤2 Ncm (+20°C，IP 65)≤2,5 Ncm (+20°C，IP 67)
轉子慣量　　　　　　　　　 46,75 gcm2
材質　　　　　　　　　　　外殼:鍍鋅鋼法蘭:鋁　　空心軸:不銹鋼
工作溫度　　　　　　　　　 -40...+65°C(參見"概述")
相對濕度　　　　　　　　　　95%
而耐抗性　　　　　　　　　 EN 60068-2-6　抗振動30g,10-2000HzEN 60068-2-27
抗沖擊500 g,1 ms
近似重量　　　　　　　　　　 170g
連接　　　　　　　　　　 M12法蘭接頭，5針M12法蘭接頭，8針2米直接出線
