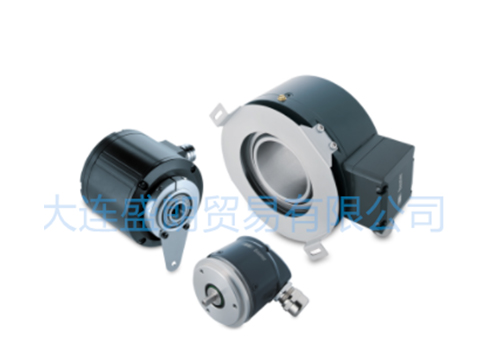

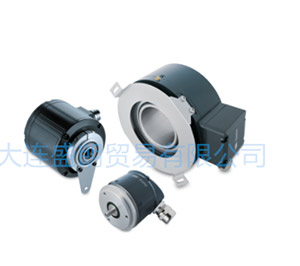

堡盟Baumer絕對值重載編碼器

產品詳情

品牌堡盟/Baumer
名稱絕對值重載編碼器
型號 HMG10-B - CANopen®

· 采用創新技術和堅固的重載機械設計
· 精確的光感應或磁感應技術
· 廣泛的接口選擇，額外的增量信號
· 自發電重載多圈計數器——無需維護，無需電池和齒輪
盲孔型或錐孔型 (1:10)
CANopen®接口
磁感應原理
分辨率：?jiǎn)稳?3位，多圈16位
LED狀態顯示功能
采用"MicroGen"自發電技術的多圈感應原理，無需齒輪或電池
采用混合軸承的兩端式軸承系統
特殊防腐蝕保護，防腐等級達CX (C5-M)

技術數據–電氣參數
電源電.壓　　　　　 10...30 VDC
短路保護　　　　　　是
電流消耗（無負載)　 ≤200 mA
初始化時間　　　　　≤500 ms(上電后)
接口　　　　　CANopenR
功能　　　　　多圈
傳輸速率　　　10 ... 1000 kBaud
設備地址　　　旋轉開關在總線分線盒內
每圈步數　　　8192主 13位
圈數　　　　　65536/ 16位
額外的輸出信號　方波TTLHTL，TTL/RS422
感應泉理　　　　磁式
抗干擾性　　　　EN61000-6-2
輻射干擾　　　　EN61000-6-3
可設置參數　　　每圈步數
圈數　　　　　預設值，比例，旋轉方向
診斷功能　　位詈或參數錯誤
狀態指示燈　　 DUuO-LED(集成在總線分線盒中)，設備背部有4個LED
認證　　　　　　CE　　UL認證/E217823　 EAC

技術數據–電氣參數（超速開關)
開關精度　　　　士2 %(或1數字位)
開關量輸出　　　1路輸出〔集電極開路，可選配固志繼電器)
輸出開關容量　　30 VDC;s100 mA
開關時延　　　　≤20 ms

技術數據–機械參數
尺寸（法蘭)　　　 φ105 mm
軸類型　　　　　 φ16...20 mm (盲孔型)φ17 mm(錐孔型1:10)
法蘭　　　　　　力矩臂支架，可360°任意定位
防護等級(EN 60529)　IP66/ lP 67
運行速度　　　　　≤6000 rprn
超速值范圍　　 ns (關閉)=士2...6000 rpm
典型運行轉矩　　10Ncm
轉子慣量　　　　 950 gcmn2
允許軸負載　　　 ≤450N軸向≤650N徑向
材質　　　　　外殼:鋁合金軸:不銹鋼
防腐蝕保護　　IEC 60068-2-52鹽霧試驗　室溫條件下防腐等級達到ISO12944-2 CX(C5-M)
工作溫度　　-40...+85°C
相對濕度　　95%(不結露)
耐抗性　　　 IEC 60068-2-6抗振動30g,10-2000 Hz　 IEC 60068-2-27抗沖擊400 g,1 ms
近似重量　　2,2 kg（視版本而定)
連接　　總線分線盒　端子盒，帶增星輸出
