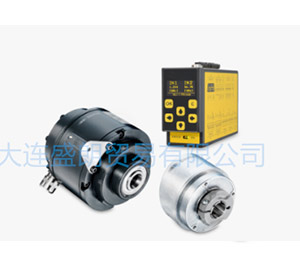

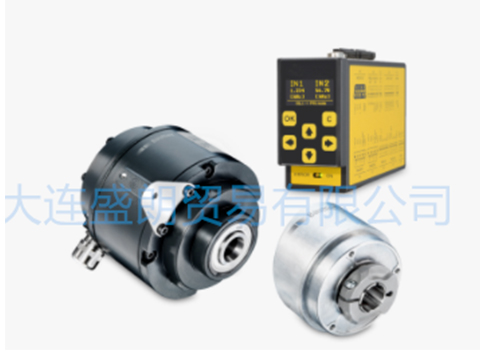

堡盟Baumer通過功能安全性認證的編碼器

產品詳情

品牌　堡盟/BAaumer
名稱實心軸帶加緊或同步法蘭型
型號 EIL576S-S
· .驅動技術以及設備與工廠建造領域的人機安全保護
· 編碼器通過DIN 61508和EN ISO 13849標準認證，滿足苛刻的功能安全性要求
· 安全可靠的運動控制和定位
·
軸型編碼器, 軸徑ø10 mm 或 ø6 mm
每圈最多5000個脈沖
光感應原理
夾緊或飼服法蘭
最高轉速：10000 rpm
緊湊設計
對于安全相關的應用遵從SIL2 (安全集成級別 2)

技術數據–電氣參數
電源電壓　　　　　24 VDC +20%/-50%
反極性保護 　　　　是
電流消耗(無負載) 　　≤30 mA
每圈脈沖數 　　　　 1000 ...2500
參考信號　　　　　零脈沖，70...720°電子角
感應原理　　　　　光電
輸出頻率　　　　　　150 kHz
輸出信號　　　　　 A90°B＋反相信號
輸出方式　　　　　線驅動/RS422 推挽式，帶短路保護
安全可靠性旨標 　　　編碼器使用壽命:20年 PFH: 1.16E-O8 1hSFF: >90%
抗干擾性　　　　　 EN61000-6-2IEC 61326-3-1
輻射干擾　　　　　　EN61000-6-4
認證　　　　　　　　 UL認證/E63076 　 SIL2認證，符合EN61508
技術數據–機械參數
尺寸(法蘭) 　　　　　　　 658 mn
軸類型　　　　　　　φ6 mn 實心軸(同步法蘭)10 mn 實心軸(夾緊法蘭)
允許軸負載　　　　　≤20N軸向≤40N徑向
法蘭　　　　　　　　　夾緊或同步法蘭
防護等級(EN60529) 　　　 lP54（無軸封)IP 65（帶軸封)
運行速度　　　　　　　　 ≤100o0 rpm
啟動轉矩　　　　　　≤0,015 Nrn (+25°C，IP 54)≤0,03 Nrm (+25°C，IP 65)
轉子慣量　　　　　　 14,5 gcrn2
材質 　　　　　　　　外殼:鋁法蘭:鋁
工作溫度　　　　　　　-25...+85°℃
相對濕度　　　　　　　　95%(不結露)
耐抗性　　　　　　EN 6O068-2-6/抗振動10g,16-2000 HZEN 60068-2-27/抗沖擊100 g, 6 ms
連接　　　　　　M12法蘭接頭，8針M23法蘭接頭，12針
近似重量　　　　　 250 g
