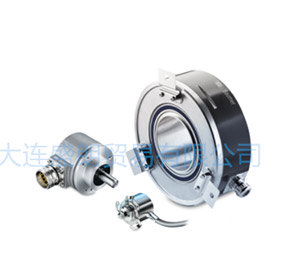

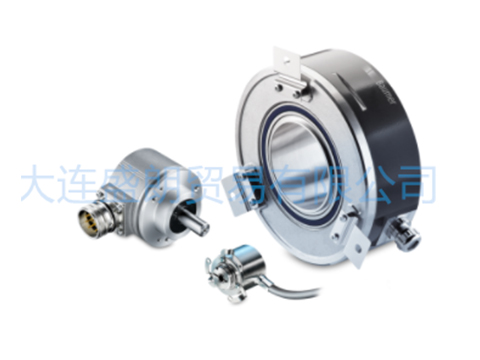

堡盟Baumer增量式工業編碼器

產品詳情

品牌堡盟/Baumer
名稱增量式工業編碼
型號 optoPulse EIL580-B

· 緊湊的外形尺寸
· 堅固的模塊化設計
· 從24 mm設計到空心軸孔徑85 mm
· 磁感應或光感應
· 支持所有常見的安裝方案以及HTL、TTL和正余弦輸出信號
盲孔型
尺寸：ø58 mm
精確的光感應
輸出信號電平 TTL 或 HTL
盲孔型，孔徑ø8…15 mm
軸向、徑向或切向連接
每圈脈沖數最高5000
高防護等級：最高IP67
超強的抗沖擊和抗振動能力
技術數據–電氣參數
電源電壓　　　　　　　 5vDC士5%8...30 　VDC4.75...30 VDC
反極性保護　　　　　　是
短路保護　　　　　　　是(HTL)　　　是(TTL，最長1秒和1個信號)
電流消耗(無負載)　　　　≤70 mA
每圈脈沖數　　　　　　 100 ... 5000
相移　　　　　　　　　90°士10°
占空比　　　　　　　 40...60 %
參考信號　　　　零脈沖，寬度90°士10%
感應原理　　　　　光電
輸出頻率　　　　≤ 300 kHz (TTL)≤160 kHz(HTL)
輸出信號　　　　A+。B+。R+，A-，B-。R-
輸出方式　　　　　TTL/RS422HTLi推挽式
抗干擾性　　　　　　EN61000-6-2
輻射干擾　　　　　　EN61000-6-3
認證　　　　　　　 UL508/CSA22.2
技術數據–機械參數
尺寸(法蘭)　　　　φ58 mm
軸類型　　　　φ8...15 mm (盲孔型)09.52 mm(盲孔型)012.7 mrn (盲孔型)
防護等級(EN 60529)　　　　　IP65(無軸封)IP 67（帶軸封)
運行速度　　　　　　≤60o0 rprm (+20°C, IP 67)≤8000 rpm (+20C, IP 65)
啟動轉矩　　　　　≤0,02 Nrn (+20C，IP 65)≤0,025 Nrm (+20°C，IP 67)
材質　　　　　　外殼:壓鑄鋁法蘭:鋁
工作溫度　　　　　　 -40...+85°C
相對濕度　　　　　　 90%(不結露)
耐抗性　　　　　 EN 60068-2-6
抗振動30 g,10-2000 HzEN 60068-2-27 抗中擊250 g,6 ms
連接　　　　　 M12法蘭接頭，8針M23法蘭接頭，12針電纜
近似重量　　　　　 300 g
