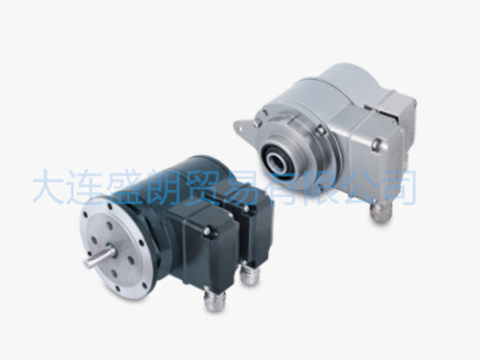

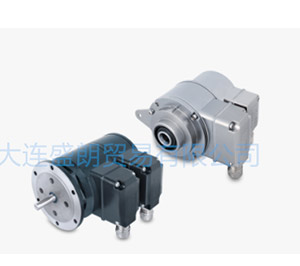

堡盟Baumer重載組合

產品詳情

品牌堡盟/Baumer
名稱重載組合
型號HOG 86 + FSL
· 多種不同信號，用于控制同一根軸
· 出色的可靠性和超長的使用壽命——源自霍伯納柏林
· 久經考驗的重載設計和兩端式軸承設計
· 性能優異，適用于驅動控制應用
· 緊湊型設計，高扭轉剛度
集成離心式超速開關的編碼器
基于離心力原理的機械式超速開關
堅固、緊湊的外殼
兩端式軸承系統具有最優的軸承間距
軸負載高達50 N,軸絕緣高達2.8 kV
端子盒，轉180°
技術數據-電氣參數
抗干擾性　　　　　　　　　EN61000-6-2
輻射干擾　　　　　　　　　EN 61000-6-3
認證
　　　　　　　　　　　CE
技術數據–電氣參數（編碼器)
電源電壓　　　　　　　　 9...30 vDC5 VDC土5%
空載/負載損耗　　　　　　≤100 mA
每圈脈沖數　　　　　　　 500 ... 5000
相移　　　　　　　　　　90°土20°
掃描周期　　　　　　　　45...55 %　　　 40...60%(>3072個脈中)
參考信號　　　　　　　零脈中，寬度90°
輸出頻率　　　　　　　　≤120kHz　 ≤300kHz(可根據需求提供)
輸出信號　　　　　　 K1，K2，K0＋反相信號故障輸出〔EMS功能可選)
輸出電路　　　　　 HTL-P(功率線驅動)TTL/RS422
傳感原理　　　　　　光電
軸絕緣　　　　　　　　適用于最高2.8K高壓
傳輸距離　　　　　 ≤350 m，頻率100 kHz(HTL-P)≤550 m，頻率100kHz(TTL)

技術數據-電氣參數（機械式超速開關)
開關精度　　　　土4 % (An = 2 rpm/s):20% (An = 1500 rpm/s)
開關正-反轉偏差　 ≤3%(順時針/逆時針旋轉)
開關磁滯　　　　　 40%超速值
開關輸出　　　　　1路輸出，轉速控制
輸出開關容量　　　≤6A/230 VAC≤1A/125 VDC　　(EAC: <50 VAC/ 75 VDC)
最小開關電流　　　 50mA

技術數據–機械參數
尺寸(法蘭)　　　　　　 φ105 mn
軸類型　　　　　　　　 φ16 mm(盲孔型)　　 φ17 mn(維孔型1:10)
允許軸負載　　　　　　 ≤350N軸向≤450N徑向
防護等級(EN 60529)　　　IP 66
轉速　　　　　　　　≤1,25·ns
超速值范圍　　　　　850...4500 rpm (An = 2 rpmis)
典型運行轉矩　　　　　6 Ncm
轉子慣量　　　　　　　200 gcrm2
材質　　　　　　　　　外殼:鋁，帶涂層軸:不銹鋼
工作溫度　　　　　　　-40...+100°c　　-25...+100°C (>3072個脈中)
耐抗性　　　　　　　　IEC 60068-2-6
抗振動5g,10-2000HzIEC 6O068-2-27
抗沖擊50g,11 ms
防腐蝕保護　　　　　　lEC 60068-2-52鹽霧試驗
室溫條件下防腐等級達到ISO 12944-2 C4
連接　　　　　　　　　2x端子盒　　3個端子盒(帶選項M)
近似重量　　　　　　 1,9 kg　　2 kg (選面M)
